Wywrotki do pojazdów ciężarowych skrętne w bok

1. Wywrotki do pojazdów ciężarowych skrętne w bok W porównaniu z tradycyjnymi wywrotkami tylnymi

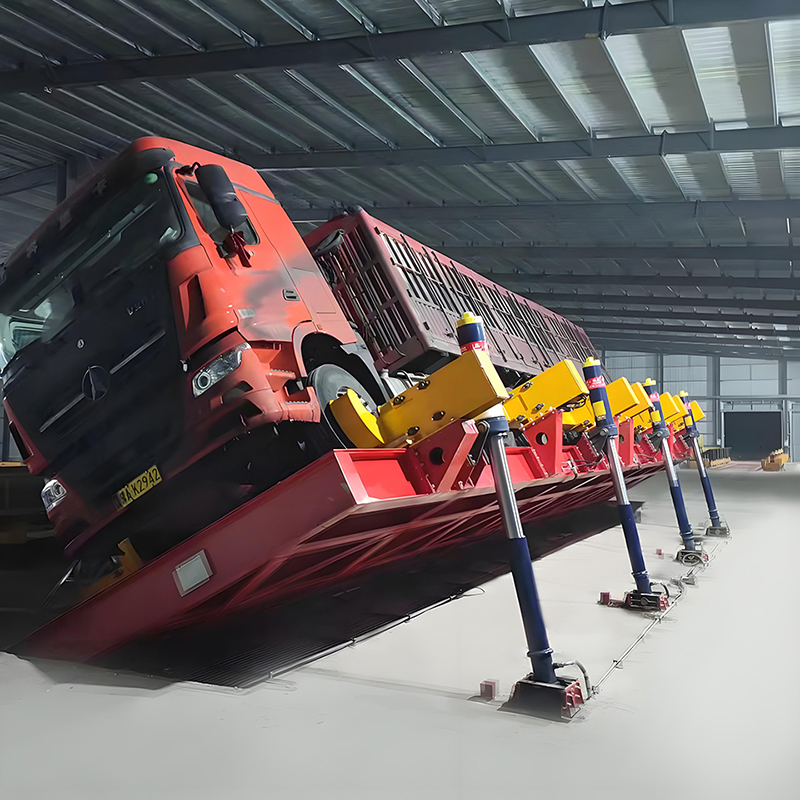

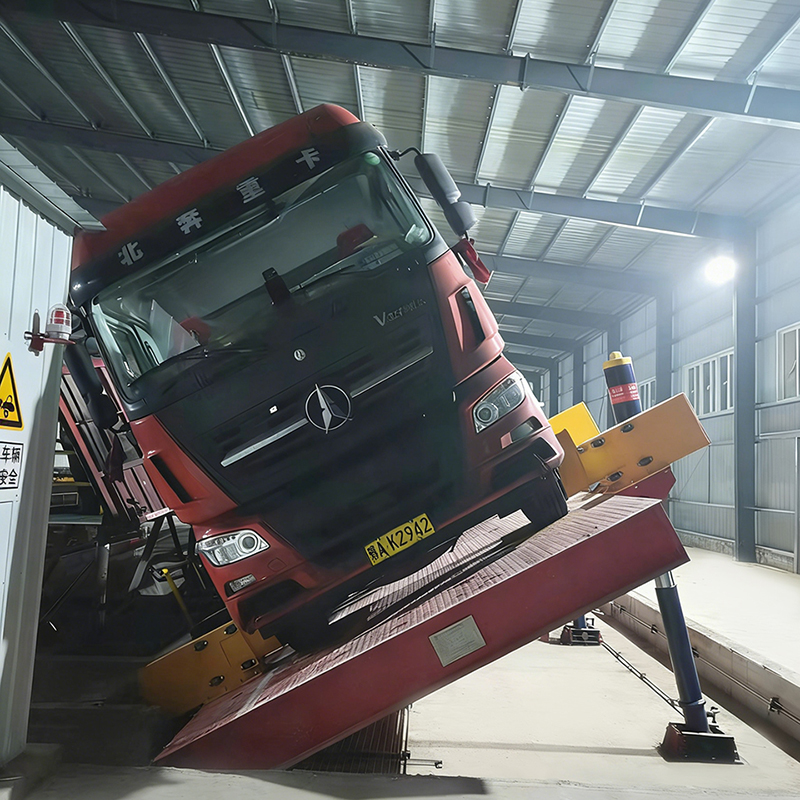

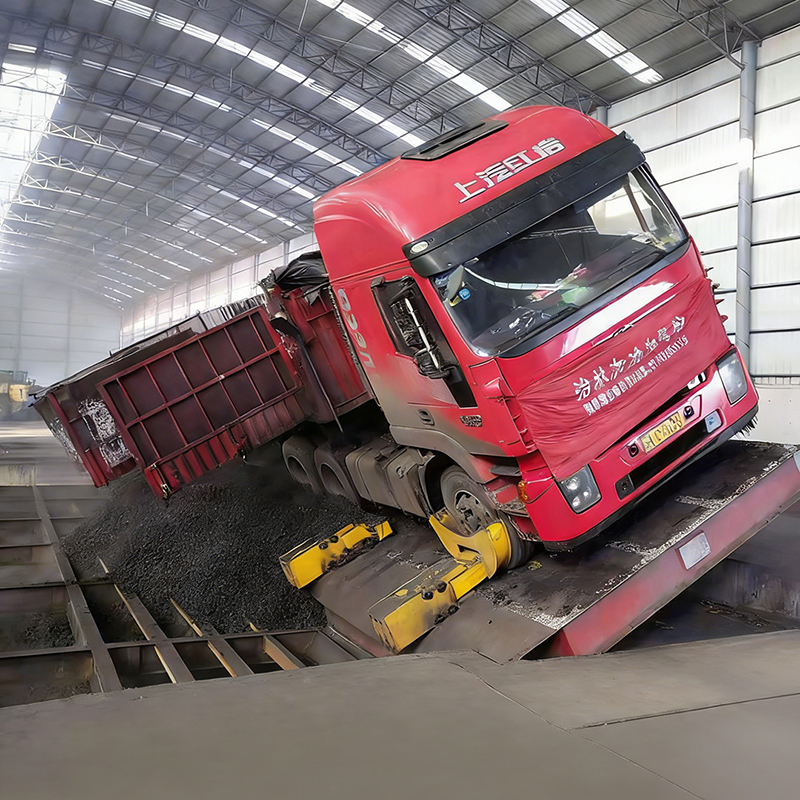

Wywrotki boczne, zwane również wywrotkami bocznymi, rozładowują materiał sypki na boki, przechylając platformę na bok pod kątem 40 do 55 stopni . Kontrastuje to z tradycyjnymi wywrotkami tylnymi, które odchylają się do tyłu, co wymaga znacznej długości za jednostką. Konfiguracja z wyrzutem bocznym oferuje wyraźne korzyści w zakresie: wykorzystanie przestrzeni, kontrola przepływu materiałów i elastyczność operacyjna , szczególnie w obiektach o ograniczonym układzie lub z wieloma punktami zrzutu.

Dane branżowe z 2025 r. wskazują, że możliwości przejścia z wywrotek tylnych na wywrotki boczne osiągają sukces oszczędność miejsca od 35 do 50 procent przy tej samej wydajności rozładunku. Dodatkowo, rozsypywanie się materiału zmniejsza się o około 40 do 60 procent dzięki lepszej kontroli nad trajektorią wyładowania.

(1) Kluczowe różnice konstrukcyjne

• Kierunek wyładowania – Wywrotka boczna: boczna; Wywrotka tylna: wzdłużna za agregatem.
• Ślad obiektu – Wywrotka boczna: wymaga szerokości, ale minimalnej długości; Wywrotka tylna: wymaga większej długości.
• Pozycjonowanie leja – Wywrotka boczna: zbiornik obok; Wywrotka tylna: lej za platformą.
• Zwrotność ciężarówki – Wywrotka boczna: przejazd po linii prostej; Wywrotka tylna: wymaga cofania lub obracania.

Przykład z operacji: Cementownia o ograniczonej dostępnej długości, przebudowana z wywrotek tylnych na jednostki skrętne na bok i o zwiększonej zdolności rozładunkowej 35 ciężarówek na zmianę do 58 ciężarówek na zmianę przy wykorzystaniu tej samej powierzchni budynku.

2. Korzyści związane z wydajnością przestrzenną i układem

Najbardziej znaczącą zaletą wywrotek bocznych jest ich zdolność do pracy w ograniczonych przestrzeniach, w których nie można umieścić wywrotek tylnych. Wymaga typowej instalacji wywrotki tylnej Długość od 25 do 35 metrów dla peronu, podejścia i wyjścia. Wymagane są jedynie instalacje boczne Długość od 12 do 18 metrów wymagając jednocześnie dodatkowej szerokości od 6 do 8 metrów po stronie wylotowej.

(2) Porównanie wymagań przestrzennych – poziomy wykres słupkowy

Oszczędność miejsca umożliwia montaż wywrotek bocznych istniejące budynki o ograniczonej długości lub w lokalizacjach na zewnątrz, gdzie istnieją ograniczenia dotyczące nieruchomości. W niektórych zakładach z powodzeniem zainstalowano jednostki boczne wewnątrz istniejących stanowisk załadunkowych bez rozbudowy konstrukcji budynku.

(3) Porównanie zwrotności wózka – wizualizacja diagramu przepływu

Uproszczony wzór napędu wozideł skrętnych na bok eliminuje ten problem manewry cofania i wielokrotne próby zmiany pozycji . Skraca to czas cyklu ciężarówki o 20 do 30 sekund na pojazd i znacznie zmniejsza ryzyko wypadków podczas cofania.

3. Korzyści w zakresie wydajności operacyjnej i przepływu materiałów

(4) Trend wydajności rozładunku – wykres liniowy

Wykres liniowy przedstawia typowy wzrost wydajności po przejściu na wywrotki boczne. Udogodnienia powszechnie osiągane Wydajność większa o 60–70 procent w ciągu 10 miesięcy, w miarę nabywania przez operatorów biegłości w posługiwaniu się prostszym schematem napędu i skróconymi czasami cykli.

(5) Porównanie wycieków materiału – wizualizacja wykresu miernika

(6) Radar porównawczy – skręt w bok w porównaniu z wywrotką tylną

Wykres radarowy pokazuje, że wozidła skrętne na boki przodują efektywność przestrzenna, przechowywanie materiałów i zwrotność wózka . Najbardziej znaczące ulepszenia są zwykle widoczne w obiektach o ograniczonym układzie, w których nie można optymalnie rozmieścić tylnych wywrotek.

(7) Tabela przewag porównawczych

Tabela podsumowuje najważniejsze różnice w wydajności. Wywrotki boczne zapewniają niezmiennie wysoką wydajność lepsze wykorzystanie przestrzeni, prostsze manewry ciężarówek i mniejsze rozsypywanie się materiału , co czyni je szczególnie odpowiednimi dla obiektów o ograniczonej długości lub wielu punktach zrzutu.

4. Rozwiązania wywrotek bocznych firmy Jiangsu Zhengding Intelligent Equipment

Jiangsu Zhengding Intelligent Equipment Co., Ltd. jest krajowym przedsiębiorstwem high-tech zajmującym się głównie badaniami i rozwojem oraz produkcją inteligentnego sprzętu logistycznego. Może dostarczać systematyczne rozwiązania w zakresie automatycznego załadunku i rozładunku samochodów i kontenerów dla klientów z różnych branż.

Firma z całego serca zapewnia użytkownikom różnego rodzaju sprzęt do automatycznego załadunku i rozładunku, taki jak wywrotki tylne, wywrotki boczne, sprzęt do załadunku samochodów, flippery kontenerów itp. Jest jedną z firm posiadających stosunkowo pełną gamę automatycznego sprzętu do załadunku i rozładunku samochodów i kontenerów w Chinach. Produkty znajdują szerokie zastosowanie w przemyśle stalowym, chemicznym, cementowym, węglowym, zbożowym, naftowym i spożywczym i są eksportowane do Japonii, Brazylii, Egiptu, Pakistanu, Indii, krajów Bliskiego Wschodu i Azji Południowo-Wschodniej. Wśród nich wiodącą pozycję w Chinach zajmuje roczna wielkość sprzedaży i parametry techniczne urządzeń do automatycznego załadunku i rozładunku samochodów. Typowi użytkownicy międzynarodowi to Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group, Saint-Gobain Group itp.

Funkcja wywrotek bocznych firmy Zhengding platformy niskoprofilowe, zoptymalizowane układy hydrauliczne i konstrukcje modułowe dostosowane do różnych rozmiarów pojazdów ciężarowych i wysokości rozładunku. Zespół inżynierów firmy zapewnia ocenę lokalizacji w celu określenia optymalnej konfiguracji wywrotki w oparciu o dostępną przestrzeń i wymagania dotyczące przepływu materiałów.

5. Często zadawane pytania

P1: Czy wozidła boczne mogą równie dobrze obsługiwać wszystkie typy ciężarówek?
A1: Wywrotki boczne mieszczą większość ciężarówki ze sztywną ramą i przyczepy wywrotki o dopuszczalnej masie całkowitej pojazdu do 80 ton. Jednakże pojazdy przegubowe ze stałymi burtami mogą wymagać dodatkowego rozważenia w zakresie odstępów. Szerokość platformy można dostosować do konkretnych wymiarów ciężarówki, zazwyczaj od 2,5 do 3,5 metra .

P2: Jaka jest typowa różnica w konserwacji pomiędzy wywrotkami bocznymi i wywrotkami tylnymi?
A2: Wywrotki boczne zazwyczaj tak mają porównywalne lub mniej ruchomych części niż wywrotki tylne. Układ cylindrów hydraulicznych jest podobny, ale często występują w jednostkach skrętu bocznego łatwiejszy dostęp do elementów ulegających zużyciu ponieważ mechanizm znajduje się na poziomie platformy, a nie pod spodem. Zwykle wymaga corocznej konserwacji 40 do 60 godzin dla obu typów.

P3: Czy wywrotki boczne można instalować na zewnątrz bez obudowy budynku?
A3: Tak, do tego zaprojektowano wywrotki boczne instalacja na zewnątrz z odpowiednią ochroną przed warunkami atmosferycznymi do agregatów hydraulicznych i paneli sterowania. Platforma i elementy hydrauliczne są wykonane z powłok odpornych na korozję. Instalacje zewnętrzne zazwyczaj obejmują monitorowanie prędkości wiatru i funkcje automatycznego wyłączania dla bezpieczeństwa operatora podczas niekorzystnych warunków pogodowych.
